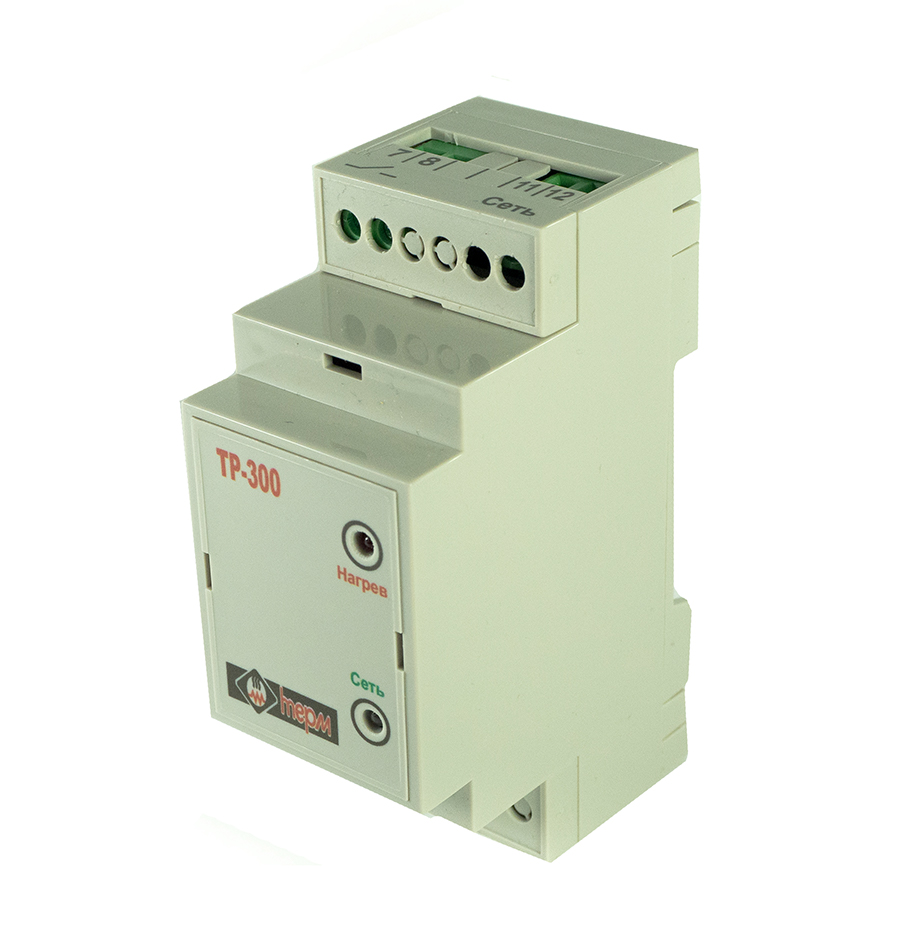

Терморегулятор ТР-300

Терморегулятор ТР-300 предназначен для автоматического поддержания заданной температуры обогреваемого объекта (в пределах -55…+125 °С). Управление может производится как встроенным реле (16А), так и через внешние управляемые контакторы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение питания:  ~90…245 В, 50 Гц
• Ток потребления — 0,006 А(1,3 Вт)
• Степень защиты оболочки — IP20
• Максимальный ток нагрузки — 16 А
• Температура эксплуатации:  -20 … +45 °С
• Тип крепления в шкаф — DIN, 2 модуля
• Габаритные размеры — 35 х 85 х 60 мм
• Относительная влажность, не более — 85% Масса — 90 г
• Поддерживаемые температуры: — стандарт:  +3…+5 °С — по заказу: любая температура от -55 до +125 °С

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:
К терморегулятору подключается цифровой датчик температуры TS04 или аналоговый датчик температуры TS05 производства ГК «ТЕРМ». При производстве датчик температуры программируется на требуемую температуру поддержания. Стандартное значение температуры +3…+5 °С, на заказ может быть установлена любая температуры в пределах -55…+125 °С с учётом требуемого гистерезиса – чем меньше гистерезис, т.е. разница между начальной и конечной температурой, тем точнее поддерживается температура объекта, но коммутация реле происходит чаще, поэтому сокращается срок его службы. И наоборот – при большом гистерезисе реле переключается реже и его срок службы увеличивается, но снижается точность поддержания температуры
